Inżynieria modernizacji: integracja hydraulicznego podnośnika palet z owijarką ramieniową MESSERSI RA300

Rola modernizacji w utrzymaniu ciągłości technologicznej

W dynamicznym środowisku przemysłowym elastyczność linii pakujących jest kluczowa. Jako oficjalny dystrybutor marki MESSERSI w Polsce oraz firma z ponad 25-letnim doświadczeniem w automatyzacji, TEZAURUS podchodzi do wyzwań klientów nie z pozycji sprzedawcy gotowych pudełek, ale partnera technologicznego. Nasz dział projektowy specjalizuje się w „szyciu na miarę” rozwiązań, które wydłużają cykl życia maszyn i adaptują je do nowych wymogów logistycznych.

Wyzwanie techniczne: ograniczenia dolnego punktu owijania

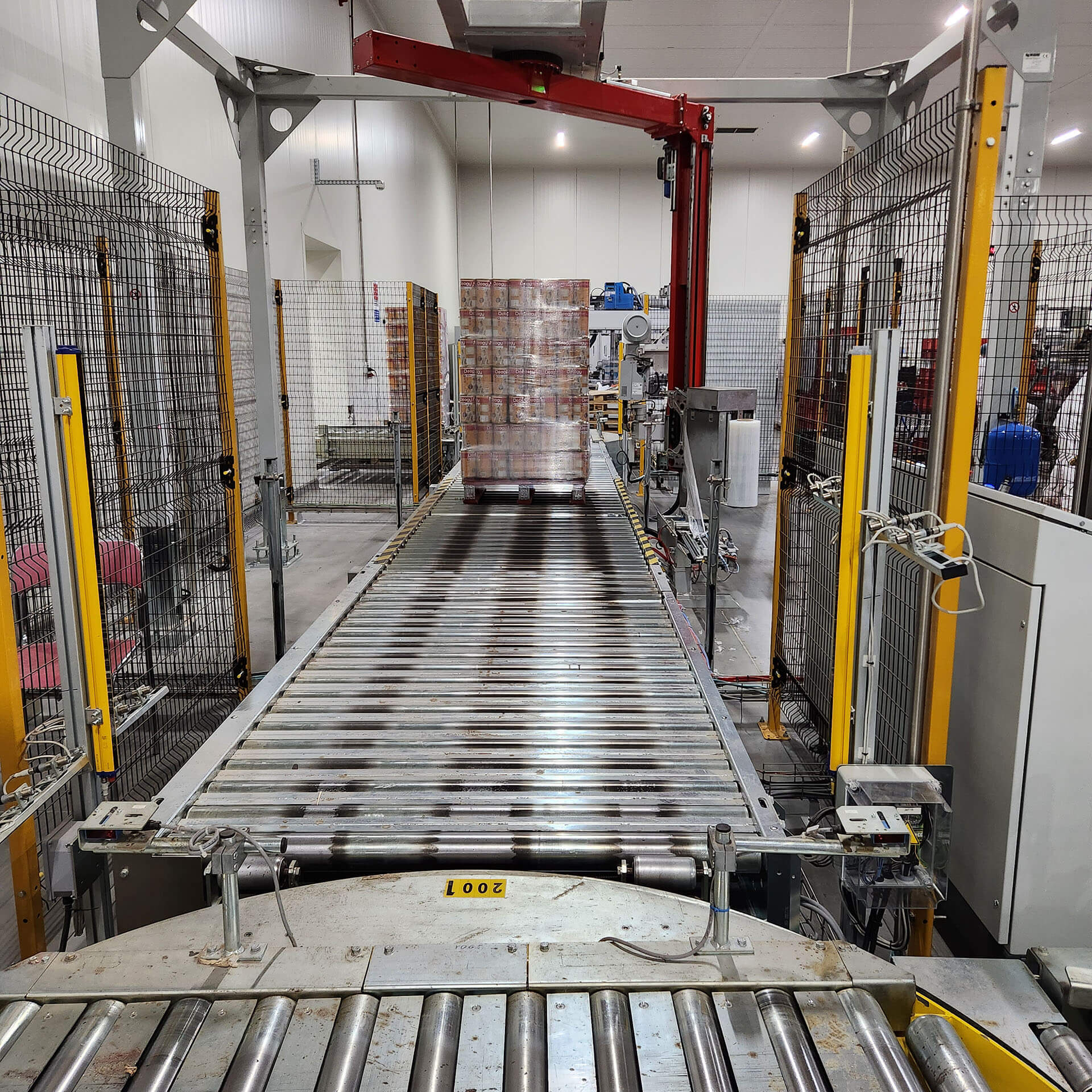

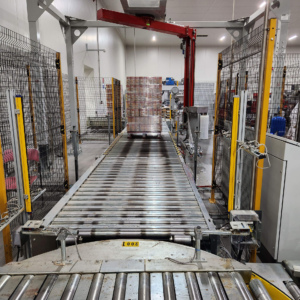

Projekt modernizacji rozpoczął się od analizy problemu na linii owijania folią stretch. Klient, wykorzystujący niezawodną owijarkę ramieniową MESSERSI RA300, zdecydował się na zmianę standardu logistycznego. Dotychczasowe palety typu EUR zostały zastąpione nośnikami o niższym profilu.

Problem stanowiła geometria maszyny. Standardowa konfiguracja owijarki pozwalała na rozpoczęcie procesu owijania na wysokości około 130 mm nad poziomem przenośnika. Przy paletach EUR było to wystarczające, aby „chwycić” krawędź palety i zapewnić stabilność ładunku (dowinięcie towaru do palety). Przy zastosowaniu nowych, niższych nośników, folia nie obejmowała palety, co skutkowało brakiem stabilizacji ładunku i ryzykiem jego rozsypania w transporcie.

Koncepcja inżynierska: podnośnik wewnątrz przenośnika

Standardowym rozwiązaniem oferowanym przez wielu dostawców byłaby wymiana całego modułu przenośnika pod owijarką na taki, który jest fabrycznie wyposażony w system podnoszenia, lub wymiana samej owijarki. Oba rozwiązania generują jednak wysokie koszty inwestycyjne i długie przestoje.

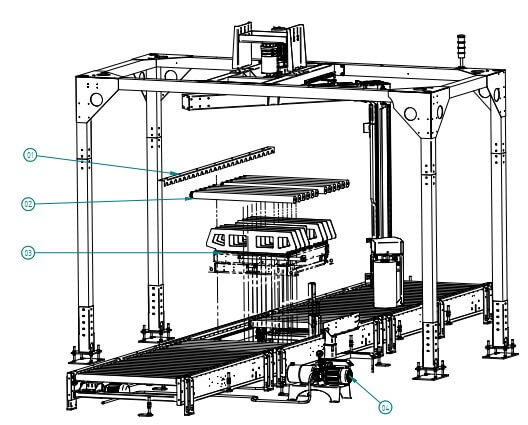

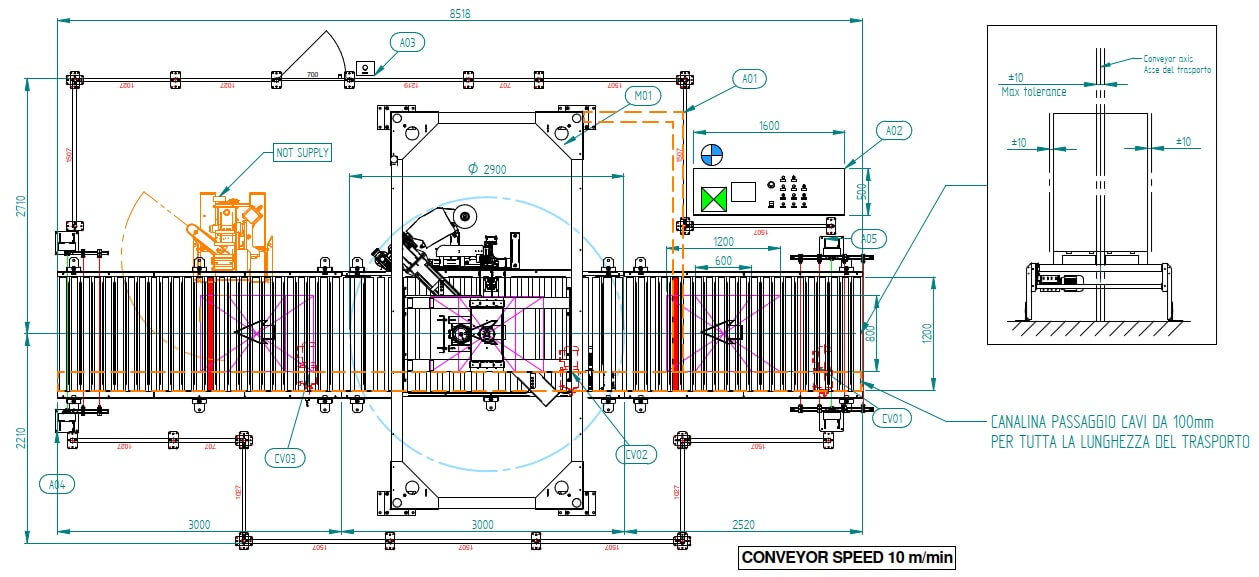

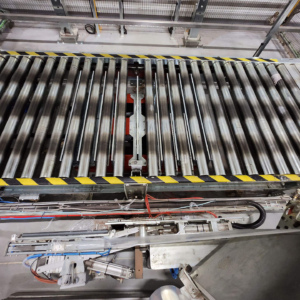

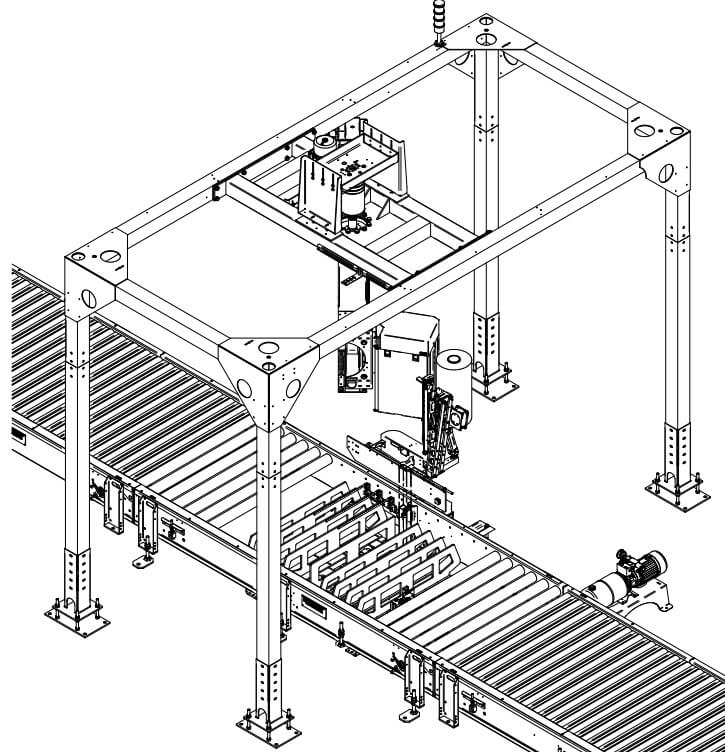

Zespół inżynierów TEZAURUS przyjął inną strategię. Zadanie polegało na zaprojektowaniu podnośnika hydraulicznego palet, który mógłby zostać zainstalowany w obrębie istniejącego przenośnika rolkowego, bez konieczności jego usuwania czy przebudowy konstrukcji nośnej samej maszyny.

Kluczowe aspekty techniczne projektu obejmowały:

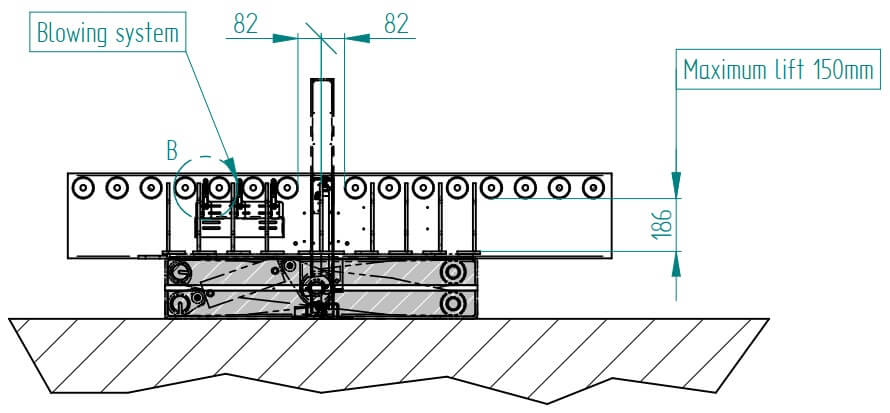

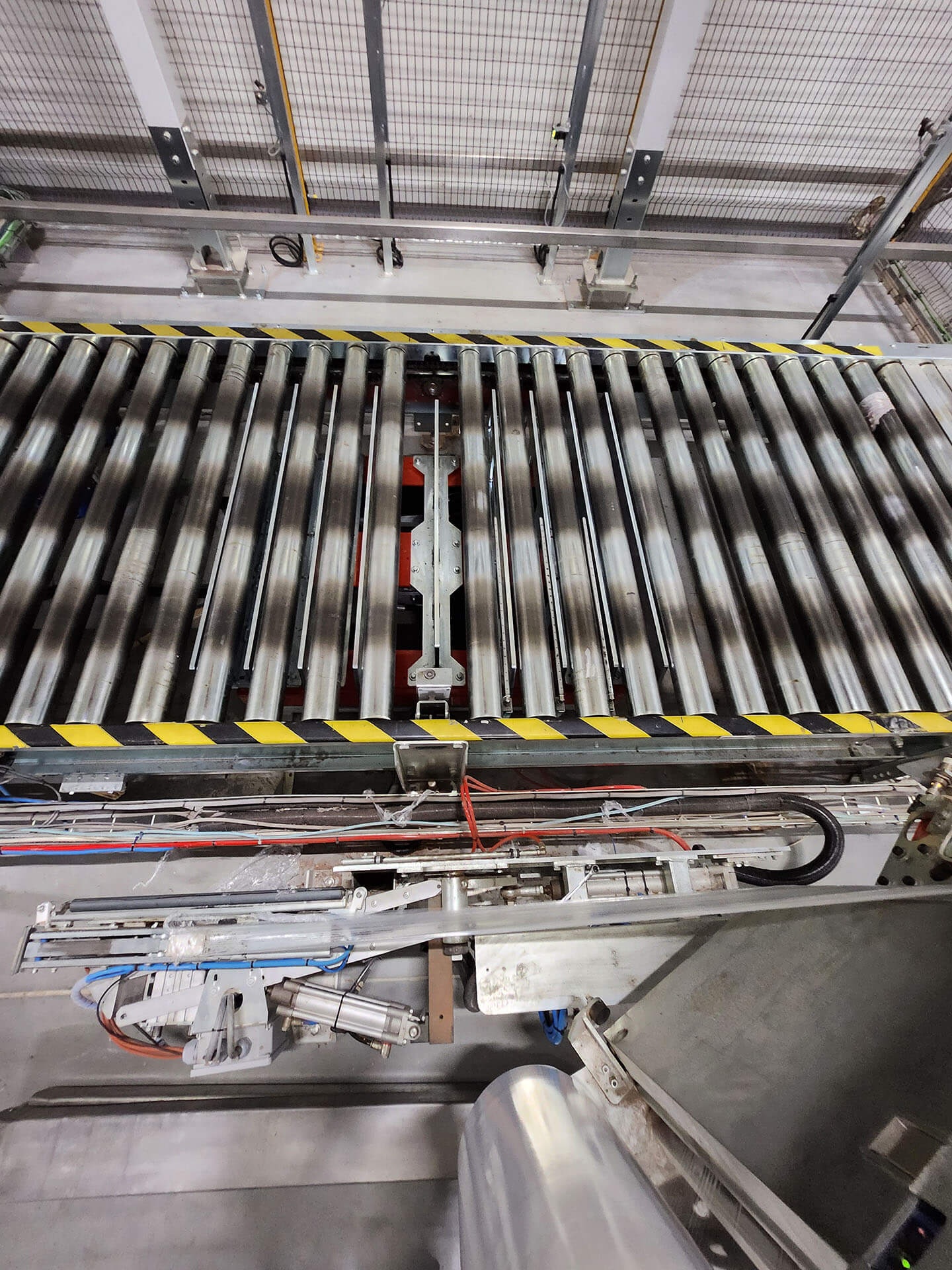

• Idealne dopasowanie mechaniczne: moduł podnośnika (lift device) musiał zmieścić się w przestrzeni między rolkami a posadzką, zachowując pełną funkcjonalność linii.
• System „space for lift and blowing system”: zaprojektowanie układu, który współpracuje z systemem nadmuchu i zgrzewania folii.
• Skok roboczy: zapewnienie podniesienia ładunku na wysokość umożliwiającą owinięcie palety „do spodu” (maximum lift 150mm), a następnie bezpieczne opuszczenie jej na rolki w celu transportu.

Automatyka: sterownik Siemens S7-1200 i modyfikacja HMI

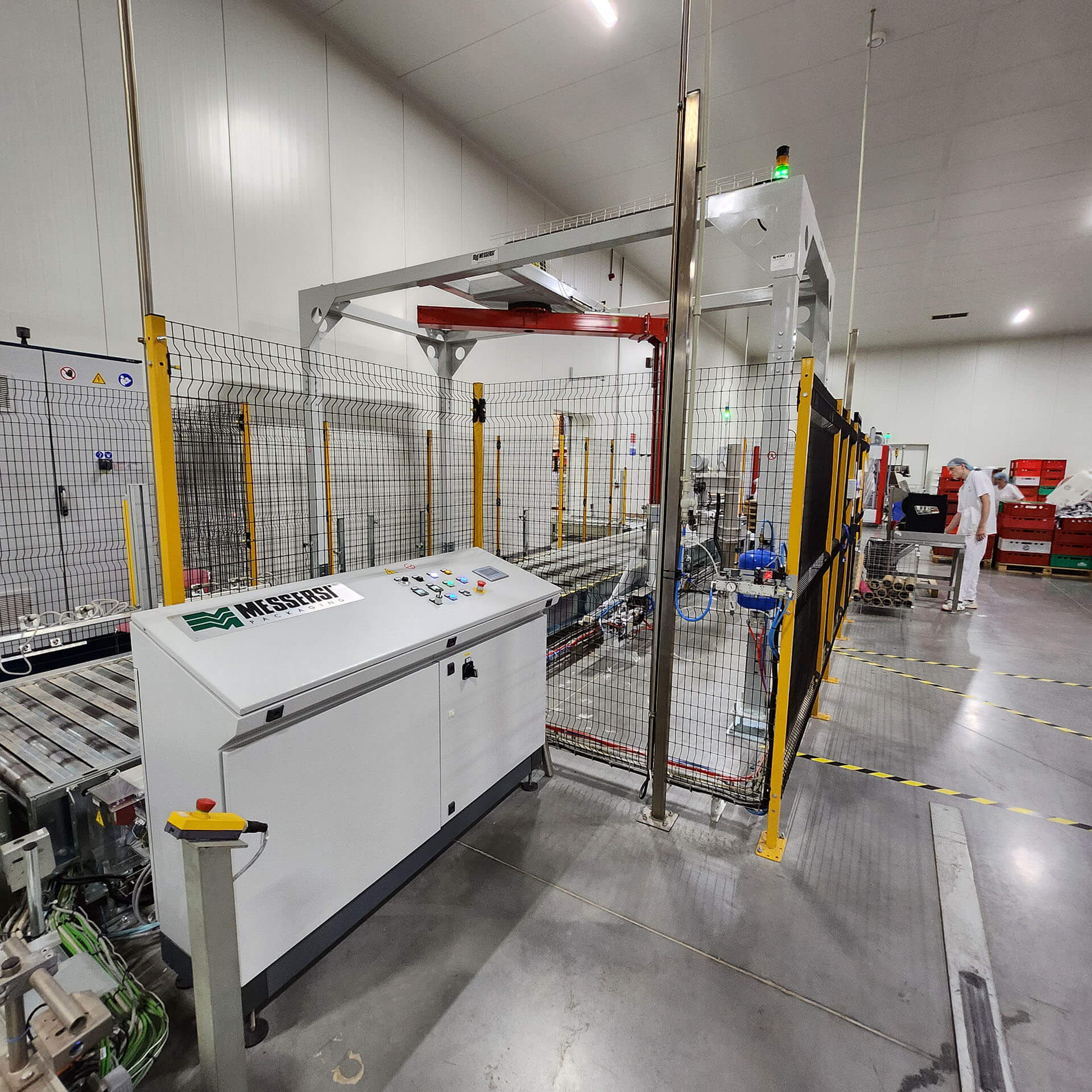

Ingerencja mechaniczna to tylko połowa sukcesu. Aby system działał w pełni automatycznie, konieczna była głęboka modernizacja szafy sterowniczej. W ramach projektu wykonaliśmy migrację i rozbudowę systemu sterowania opartego na sterowniku Siemens S7-1200.
Zmiany w schemacie elektrycznym i logice programu (PLC) pozwoliły na płynną synchronizację pracy przenośnika, ramienia owijarki oraz nowego układu hydraulicznego. Równie istotna była modyfikacja oprogramowania panelu operatorskiego. Wprowadziliśmy intuicyjne zmiany w interfejsie HMI, dzięki czemu operatorzy zyskali czytelną kontrolę nad nowymi parametrami procesu owijania, bez konieczności przechodzenia skomplikowanych szkoleń.

Realizacja i korzyści operacyjne

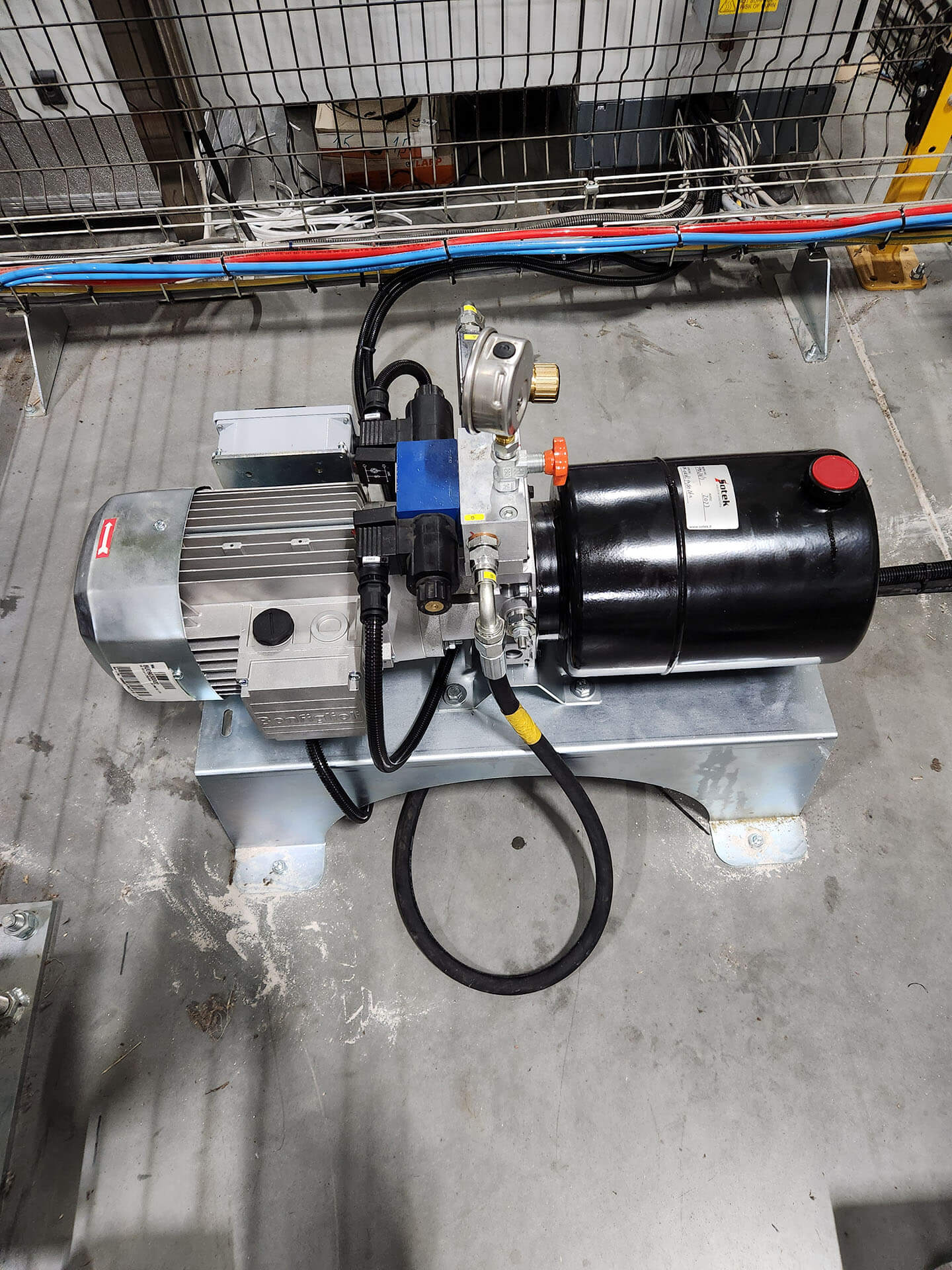

Dzięki precyzyjnemu projektowi wstępnemu i wizji lokalnej, sam montaż urządzenia u klienta przebiegł błyskawicznie. Instalacja podnośnika wraz z sekcją hydrauliczną zajęła zaledwie kilka godzin, co drastycznie ograniczyło czas wyłączenia linii z produkcji (tzw. downtime).

Podsumowując, wdrożone przez TEZAURUS rozwiązanie przyniosło klientowi wymierne korzyści:

• Redukcja CAPEX: uniknięcie zakupu nowego przenośnika lub owijarki.
• Stabilność ładunku: możliwość bezpiecznego pakowania na niższych paletach z gwarancją integralności ładunku.
• Nowoczesne sterowanie: aktualizacja automatyki do obecnych standardów przemysłowych.
• Ergonomia: przejrzysty system sterowania dostosowany do operatorów.

Po raz kolejny udowodniliśmy, że polska myśl inżynierska w połączeniu z topowymi technologiami (MESSERSI, Siemens) pozwala rozwiązywać nietypowe problemy w sposób efektywny i ekonomiczny.
