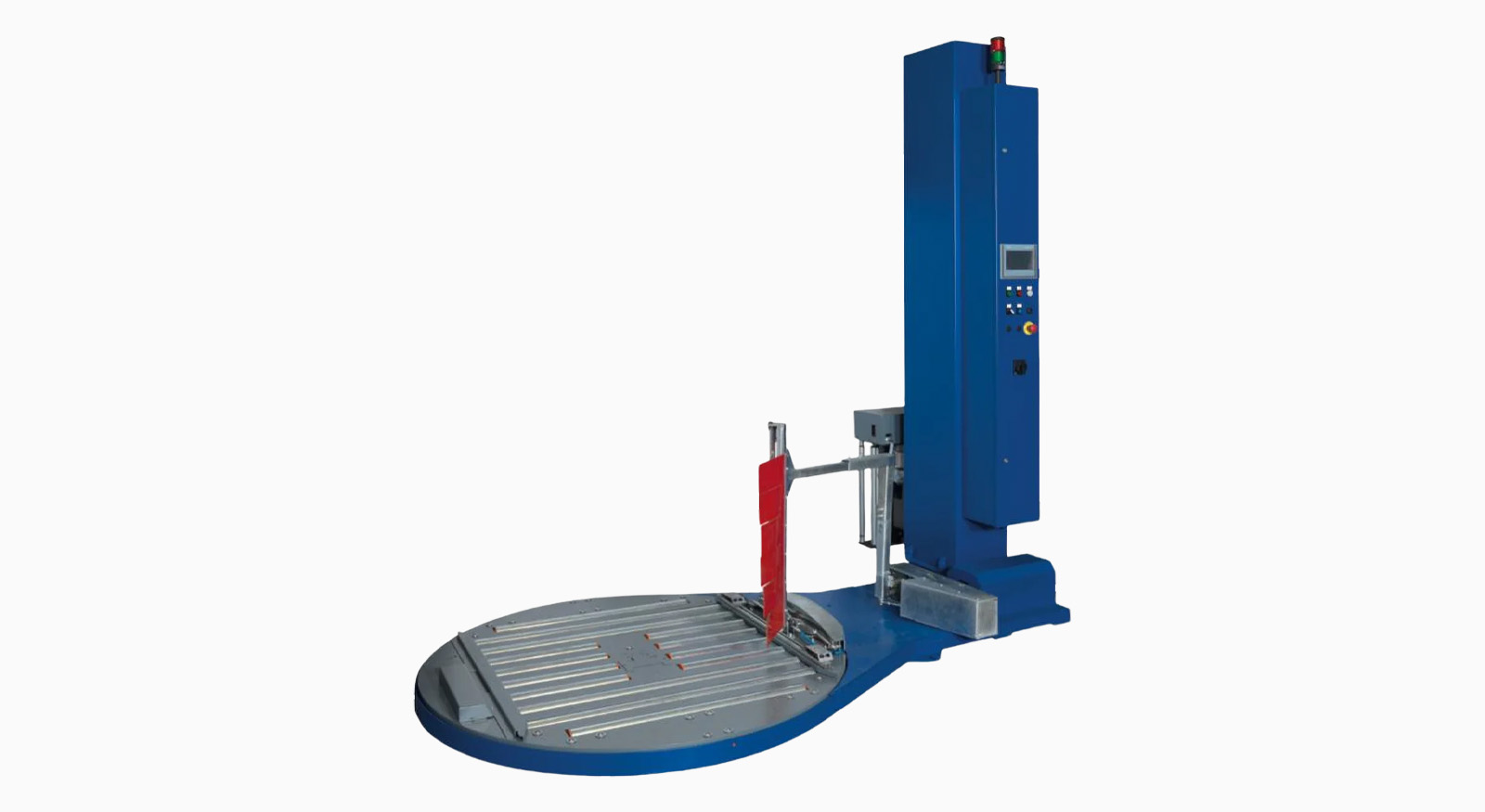

C-One Brevis pokazuje, jak dobrze zaprojektowana owijarka może uprościć automatyzację pakowania palet. Łączy kompletny cykl owijania z niskim stołem obrotowym o wysokości zaledwie 90 mm. To jej mocny atut: paletę można załadować i odebrać wózkiem paletowym bez instalowania podnośnika. Kompaktowa konstrukcja, sterowanie Siemens i rozbudowane ustawienia procesu czynią z Brevis atrakcyjny wybór dla zakładów, które chcą połączyć automatyczne owijanie z transportem palet na niewielkiej powierzchni.
Największą zaletą C-One Brevis jest przemyślane połączenie niskiego stołu obrotowego z zabudowanym przenośnikiem rolkowym. Płyta stołu ma średnicę 1650 mm, a poziom rolek znajduje się zaledwie 90 mm nad posadzką. Dzięki temu automatyczne owijanie można połączyć z obsługą palet ręcznym lub elektrycznym wózkiem paletowym. To szczególnie interesujące rozwiązanie tam, gdzie brakuje miejsca na układ z ramieniem obrotowym i rozbudowanymi przenośnikami.
Brevis przekonuje również zwartą konstrukcją. Maszyna ma 2875 mm długości, 1650 mm szerokości i 2564 mm wysokości, a jej masa wynosi 774 kg. Możliwość zintegrowania szafy sterowniczej z masztem dodatkowo porządkuje zabudowę urządzenia. Niski stół jest tu praktycznym rozwiązaniem realnego problemu: jak wprowadzić automatyczny cykl owijania bez konieczności podnoszenia palety na wysokie transportery.

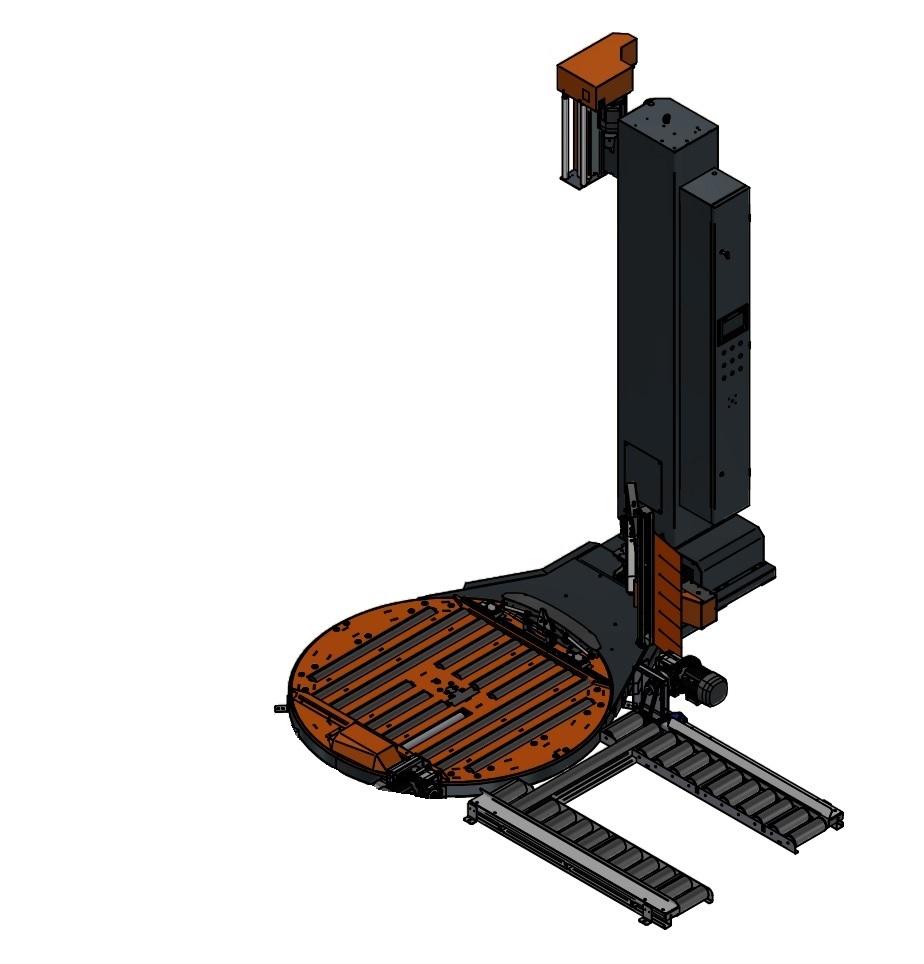

C-One Brevis z niskim przenośnikiem rolkowym po jednej stronie stołu obrotowego.
| Parametr | Wartość |
|---|---|
| Wysokość maszyny | 2564 mm |
| Szerokość maszyny | 1650 mm |
| Długość maszyny | 2875 mm |
| Wysokość stołu / przenośnika | 90 mm |
| Masa maszyny | 774 kg |
| Zasilanie | 400 VAC, 3PH+N+PE |
| Pobór mocy | 2,5 kW |
| Średnica płyty załadowczej | 1650 mm |
| Maksymalne wymiary palety | 800 × 1200 mm |
| Maksymalna wysokość palety | 2200 mm |
| Maksymalna masa ładunku | 1200 kg |
| Stopień ochrony rozdzielnicy | IP54 |
Siła automatycznej owijarki do palet C-One Brevis tkwi w kompletności cyklu. Maszyna realizuje załadunek palety, zaczepienie folii i owinięcie ładunku. Następnie odcina folię na zimno, dociska jej koniec szczotką i przekazuje paletę na przenośnik wyjściowy. Wszystkie te czynności tworzą jedną automatyczną sekwencję.
Fotokomórka wykrywa wysokość palety, a mechaniczny wózek wstępnego rozciągu odpowiada za podawanie folii. Oddzielne czujniki częstotliwości regulują prędkość wózka i stołu obrotowego. Po cyklu stół zatrzymuje się, z możliwością stop w pozycji zerowej. Początek i koniec cyklu są sygnalizowane akustycznie. To dobrze przemyślany zestaw funkcji do automatycznego owijania palet.
Sterownik Siemens S7-1200 i panel operatorski Siemens KTP700 dają operatorowi szeroki zakres ustawień. Można wybrać cykl, określić liczbę owinięć dolnych i górnych oraz ustawić parametry cyklu z przykryciem górnym. Regulowane są także prędkość obrotu stołu, prędkość podnoszenia i opuszczania wózka oraz napięcie folii. Zmianę parametrów można zabezpieczyć hasłem.
Dużą zaletą jest możliwość zapisania 10 programów użytkownika. Brevis oferuje trzy cykle: góra–dół, z przykryciem górnym i owijanie warstwowe. Do dyspozycji są cztery tryby pracy: półręczny, półautomatyczny, ze stałą wysokością oraz automatyczny. Operacja wzmocnienia folii, licznik owiniętych palet i autodiagnostyka uzupełniają funkcje sterowania.
Przenośniki rolkowe dopasowane do układu stanowiska
C-One Brevis oferuje atrakcyjny punkt wyjścia do budowy stanowiska automatycznego owijania: przenośnik rolkowy jest już zabudowany w stole. Układ można rozbudować o opcjonalne niskie przenośniki wejściowe i wyjściowe. Dostępna jest również możliwość zastosowania przenośników w układzie podkowiastym.
Konfiguracje z jednym lub dwoma odcinkami transportowymi pozwalają dobrać układ podawania i odbioru palet. W wariancie pokazanym poniżej dwa przenośniki znajdują się przy sąsiednich stronach stołu obrotowego. Możliwe są różne umiejscowienia pojedynczego przenośnika względem masztu. Ta elastyczność jest istotnym atutem podczas planowania stanowiska.

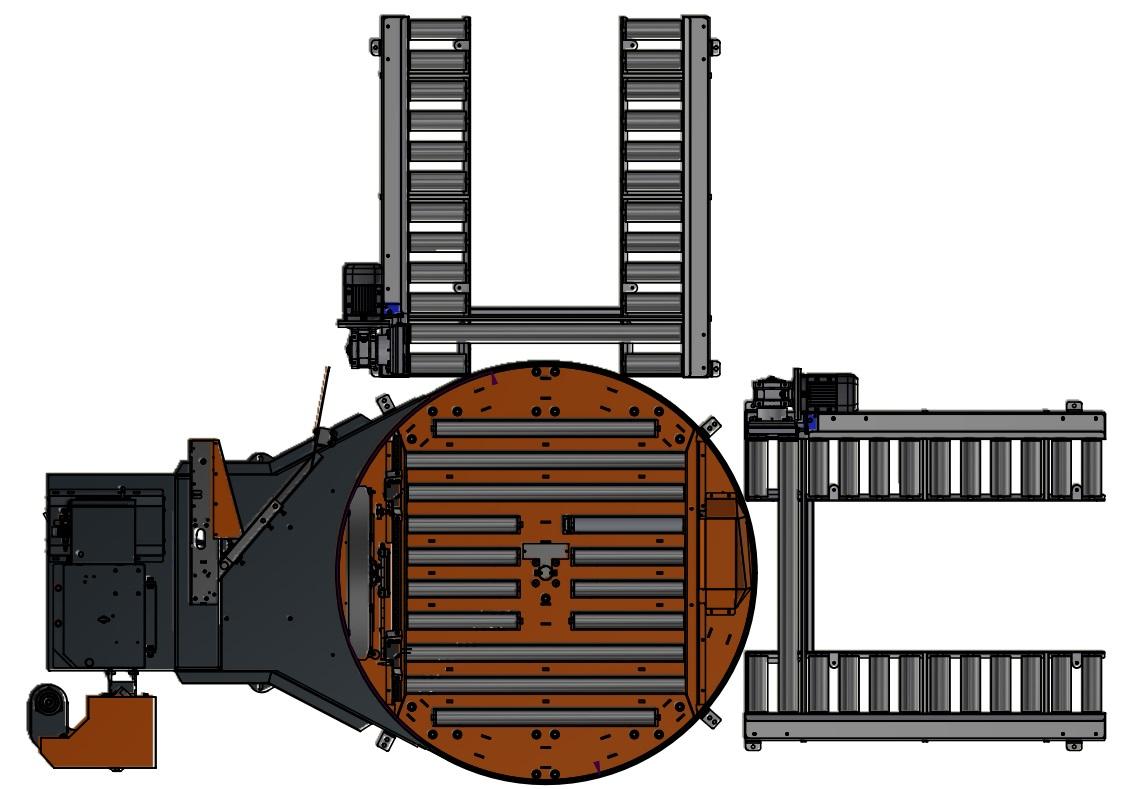

Widok z góry: dwa odcinki przenośników rolkowych przy sąsiednich stronach stołu C-One Brevis.
Brevis już w wersji podstawowej oferuje rolki w stole obrotowym, PPS, fotokomórkę wykrywającą wysokość palety, automatykę Siemens oraz regulację prędkości stołu i wózka. Lakierowanie proszkowe i rozdzielnica o stopniu ochrony IP54 dopełniają wyposażenie maszyny.
Stop bezpieczeństwa znajduje się u podstawy wózka. Urządzenie ma również hamowanie stołu po cyklu, zatrzymanie w pozycji 0 i sygnalizację akustyczną. Możliwość pracy bez wygrodzeń bezpieczeństwa.
W podstawowej konfiguracji owijarka obsługuje palety do 800 × 1200 mm, o wysokości do 2200 mm i masie ładunku do 1200 kg. Wyposażenie opcjonalne obejmuje docisk górny, regulowany PPS, wysokość owijania do 3000 mm i stół obrotowy 2000 mm. Dostępne są też fotokomórka do ciemnych ładunków, wygrodzenia bezpieczeństwa, zatrzymanie pod kątem 90°, rampa do palety brytyjskiej oraz niskie przenośniki wejściowe i wyjściowe.
C-One Brevis to świetny wybór do rozważenia tam, gdzie liczy się automatyczny cykl, niski poziom transportu i możliwość konfiguracji stanowiska. Jej przewaga ma konkretny wymiar: stół 90 mm łączy obsługę wózkiem paletowym z automatycznym owijaniem. Jeśli właśnie takiego połączenia potrzebuje Twój zakład, warto postawić Brevis w centrum planowanego stanowiska pakowania.

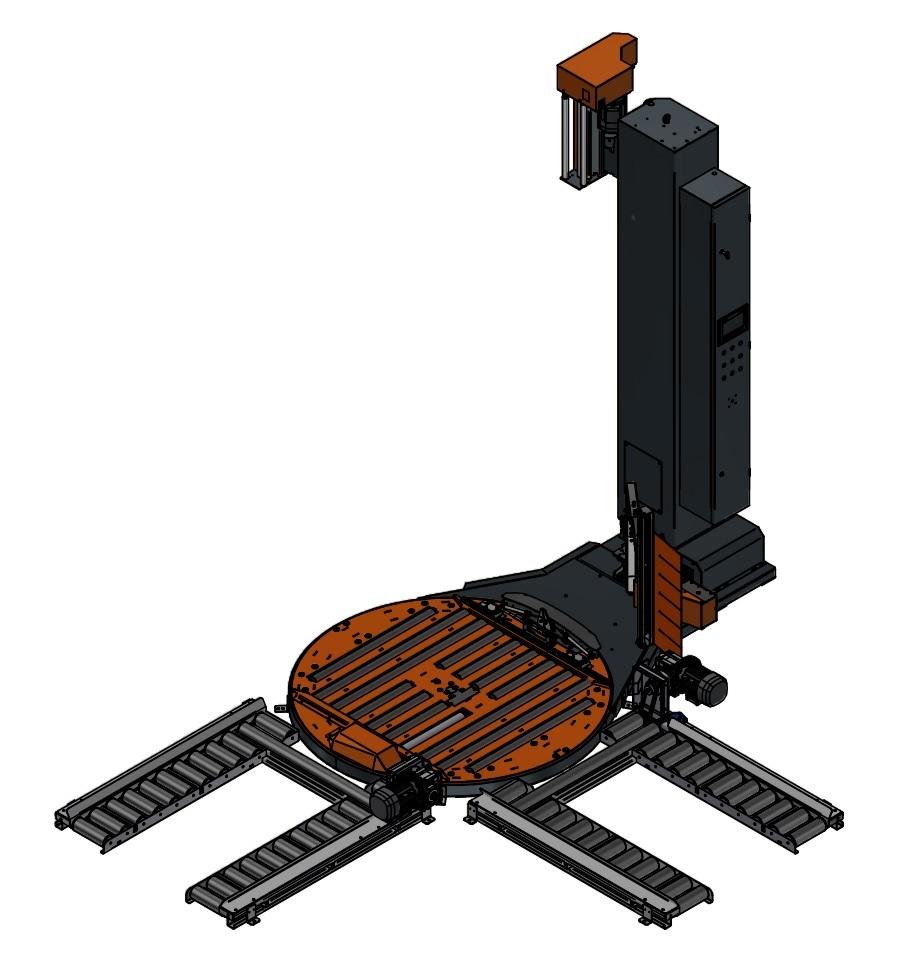

Perspektywiczny widok C-One Brevis w konfiguracji z dwoma niskimi przenośnikami rolkowymi.
